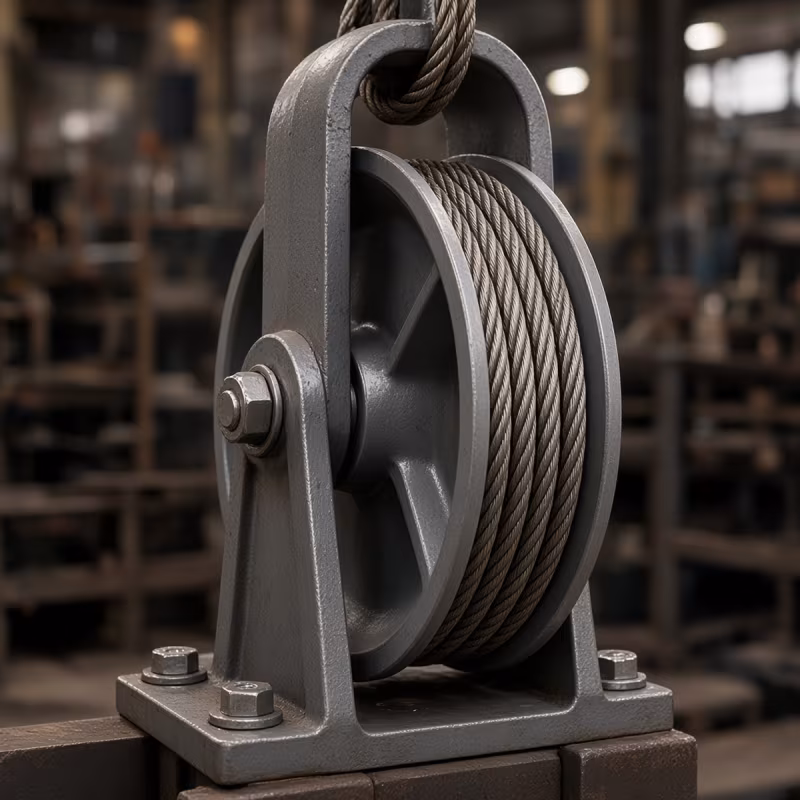

قرقره سیم بکسل؛ پنج پرسش پیش از انتخاب قطر، شیار و شفت
قرقره سیم بکسل قطعه‌ی کوچکی است که کار بزرگی انجام می‌دهد: مسیر کابل فولادی را عوض می‌کند، اصطکاک را کم می‌کند و نمی‌گذارد سیم روی لبه‌ی تیز سازه ساییده شود. با این حال خیلی‌ها آن را فقط با «قطر» می‌خرند و بعد می‌بینند سیم از شیار بیرون می‌پرد یا چند ماه بعد رشته‌هایش باز شده است. در این مقاله‌ی آموزشی، انتخاب قرقره سیم بکسل را در قالب پنج پرسش ساده جلو می‌بریم. مدل‌های موجود را می‌توانید در دسته قرقره صنعتی ببینید؛ کوچک‌ترین عضو این خانواده قرقره سیم بکسلی ۶۰ میلی‌متری با شفت ۱۴ است و بزرگ‌ترینش به ۱۵۰ میلی‌متر می‌رسد.
قرقره سیم بکسل دقیقاً چه کاری می‌کند؟
سیم بکسل از ده‌ها رشته‌ی نازک فولادی تشکیل شده که دور هم تابیده شده‌اند. این ساختار، کابل را هم محکم می‌کند و هم انعطاف‌پذیر. اما هر بار که سیم دور یک قرقره خم می‌شود، رشته‌ها کمی روی هم می‌لغزند و خستگی فلز جمع می‌شود. قرقره‌ی درست سه وظیفه دارد: سیم را در مرکز شیار نگه دارد، شعاع خم را به اندازه‌ی کافی بزرگ کند و با چرخیدن روان، اصطکاک را از روی کابل بردارد. اگر هرکدام از این سه کار خوب انجام نشود، هزینه‌اش را سیم بکسل می‌پردازد که معمولاً از خود قرقره گران‌تر است.
پرسش اول: قطر سیم بکسل شما چند میلی‌متر است؟
نقطه‌ی شروع، قرقره نیست؛ سیم است. با کولیس، قطر سیم را از روی برجسته‌ترین نقاط رشته‌ها اندازه بگیرید، نه از روی فرورفتگی‌ها. شیار قرقره باید کمی از سیم پهن‌تر باشد تا کابل در آن بنشیند و آزادانه حرکت کند.
- شیار خیلی تنگ: سیم را فشرده می‌کند، رشته‌های بیرونی را می‌ساید و قرقره را سنگین می‌چرخاند.
- شیار خیلی گشاد: سیم در کف شیار پهن و تخت می‌شود و در بارهای ناگهانی ممکن است از لبه بیرون بپرد.
بر اساس صفحه‌ی محصول، مدل ۶۰ میلی‌متری برای سیم‌های ۲ تا ۸ میلی‌متری معرفی شده است. با این حال پیش از سفارش، عدد دقیق سیم خود را اعلام کنید تا هم‌خوانی شیار تأیید شود.
پرسش دوم: سیم با چه زاویه‌ای از روی قرقره رد می‌شود؟
قطر مناسب قرقره را نسبت آن به قطر سیم تعیین می‌کند، نه سلیقه. هرچه این نسبت بزرگ‌تر باشد، سیم با انحنای ملایم‌تری خم می‌شود و عمرش بیشتر است. این موضوع وقتی مهم‌تر می‌شود که سیم دور قرقره زاویه‌ی زیادی بپیچد، مثلاً ۹۰ یا ۱۸۰ درجه. اگر سیم فقط چند درجه منحرف می‌شود، قرقره‌ی کوچک‌تر هم جواب می‌دهد.
یک قاعده‌ی عملی: اگر بین دو قطر مردد هستید و جا اجازه می‌دهد، بزرگ‌تر را انتخاب کنید. برای مثال قرقره سیم بکسلی ۸۰ میلی‌متری با شفت ۱۶ برای سیم‌های متوسط فاصله‌ی امن‌تری نسبت به مدل ۶۰ ایجاد می‌کند و قرقره ۱۰۰ میلی‌متری با شفت ۲۰ برای سیم‌های ضخیم‌تر و مسیرهایی با خم زیاد مناسب‌تر است.
پرسش سوم: شفت و محل نصب شما چه اندازه‌ای دارد؟
قرقره روی شفت می‌چرخد و شفت روی بدنه یا براکت شما سوار می‌شود. قطر شفت باید با سوراخ براکت یکی باشد؛ لقی در این نقطه باعث می‌شود قرقره کج بچرخد و سیم مدام به دیواره‌ی شیار فشار بیاورد. در خانواده‌ی سیم بکسلی دنیای چرخ، مدل‌های ۶۰ و ۸۰ به ترتیب شفت ۱۴ و ۱۶ میلی‌متری دارند و از ۱۰۰ میلی‌متر به بالا شفت ۲۰ میلی‌متری است؛ یعنی مدل ۱۲۰ میلی‌متری و مدل ۱۵۰ میلی‌متری روی همان شفت ۲۰ سوار می‌شوند. این یعنی اگر براکت شما برای شفت ۲۰ ساخته شده، بعداً می‌توانید بدون تغییر براکت، قرقره را بزرگ‌تر کنید؛ فقط فاصله‌ی دو دیواره‌ی براکت و فضای اطراف را هم چک کنید.
پرسش چهارم: محیط کار خشک است یا مرطوب؟
جنس بدنه‌ی قرقره را محیط تعیین می‌کند. دو گزینه‌ی رایج را باید درست از هم جدا کرد:
- چدن ریختگی: سخت و مقاوم در برابر سایش است و در کارگاه‌های خشک عمر خوبی دارد، اما در رطوبت زنگ می‌زند و در برابر ضربه‌ی شدید شکننده‌تر از فولاد است.
- فولاد آبکاری‌شده یا استیل: فولاد معمولی با پوشش آبکاری در برابر زنگ تا حدی محافظت می‌شود. اگر واقعاً با فضای باز، رطوبت دائمی یا شست‌وشو سروکار دارید، سراغ استیل (فولاد ضدزنگ) بروید؛ استیل با فولاد آبکاری‌شده یکی نیست و مقاومت خوردگی‌اش در جنس خود فلز است، نه در یک لایه‌ی پوشش. برای آشنایی با قطعات فولادی و استیل، دسته چرخ‌های فولادی را ببینید.
جنس بلبرینگ یا بوش هم مهم است. بلبرینگ چرخش روان‌تری دارد و بوش برنزی در گردوغبار زیاد مقاوم‌تر است، اما به روغن‌کاری منظم نیاز دارد.
پرسش پنجم: قرقره قرار است بار را هدایت کند یا آن را بلند کند؟
این مهم‌ترین پرسش است. قرقره‌هایی که در فروشگاه‌های قطعات صنعتی عرضه می‌شوند، معمولاً برای هدایت سیم در درهای کشویی، پرده‌ها، دستگاه‌های ورزشی، بالابرهای سبک کارگاهی و مسیرهای کششی ساخته شده‌اند. اگر قرار است با سیستم شما بار سنگین از زمین بلند شود یا کسی زیر بار بایستد، علاوه بر قرقره، کل مجموعه (سیم، قلاب، براکت، وینچ) باید طبق استاندارد بالابر طراحی و بازرسی شود. ظرفیت اعلام‌شده روی هر قرقره را حداکثر مطلق بدانید، نه عدد کاری روزمره، و همیشه حاشیه‌ی اطمینان بگذارید.
قرقره سیم بکسلی را با چه چیزی اشتباه نگیریم؟
در یک قفسه‌ی قرقره، چند خانواده‌ی شبیه به هم کنار هم هستند که شیارشان کاملاً متفاوت است:
- قرقره میله‌گردخور: شیار نیم‌دایره‌ی پهن دارد و روی ریل میله‌گرد درهای کشویی حرکت می‌کند، مثل قرقره چدنی ۶۰ میلی‌متری میله‌گردخور. سیم بکسل در این شیار جا نمی‌افتد.
- قرقره نبشی‌خور: شیار V شکل بزرگ دارد و روی لبه‌ی نبشی حرکت می‌کند، مانند قرقره فولادی نبشی‌خور ۸۰ میلی‌متری.
- قرقره سیم بکسلی: شیار U شکل عمیق و صیقلی دارد تا کابل در مرکز بماند.
قرقره‌های غلتکی و رول‌های نقاله هم دسته‌ی جدایی دارند که در دسته قرقره و رول صنعتی جمع شده‌اند.
چهار اشتباه رایج پس از نصب
- هم‌راستا نبودن قرقره‌ها: اگر دو قرقره‌ی پشت سر هم در یک صفحه نباشند، سیم با زاویه وارد شیار می‌شود و دیواره را می‌خورد.
- روغن‌کاری نکردن: بلبرینگ خشک باعث می‌شود قرقره گاهی نچرخد و سیم روی آن سُر بخورد؛ نتیجه، سایش تخت روی کابل است.
- بی‌توجهی به شیار فرسوده: شیاری که جای سیم در آن حک شده، سیم نو را هم زود خراب می‌کند. با تعویض سیم، شیار را هم بازدید کنید.
- رنگ‌کاری شیار: رنگ داخل شیار پوسته می‌شود و زیر سیم گیر می‌کند؛ فقط بدنه را رنگ کنید.
یک عادت ساده هم کمک زیادی می‌کند: هر بار که سیم را بازدید می‌کنید، قرقره را با دست بچرخانید. اگر صدای خشک یا گیر داشت، همان روز گریس بزنید.
نتیجه‌گیری
برای انتخاب قرقره سیم بکسل، از سیم شروع کنید: قطر دقیق سیم، شیار مناسب را مشخص می‌کند. بعد زاویه‌ی پیچش، قطر قرقره را تعیین می‌کند، براکت شما شفت را، و محیط کار جنس بدنه را. در نهایت مطمئن شوید کاربرد شما هدایت سیم است یا بلند کردن بار، چون دومی طراحی استاندارد کل مجموعه را می‌خواهد. اگر این پنج پرسش را پیش از تماس پاسخ داده باشید، پیدا کردن مدل درست بین قرقره‌های ۶۰ تا ۱۵۰ میلی‌متری چند دقیقه بیشتر طول نمی‌کشد.
